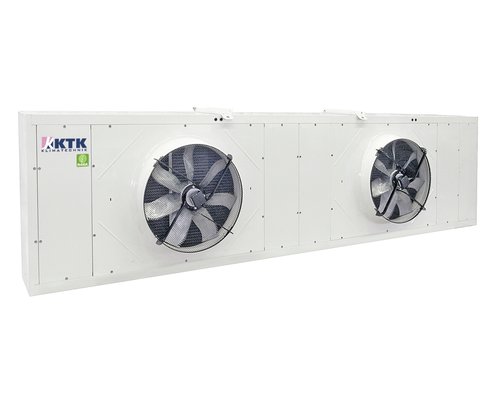

ARC 2111÷4222 K

Condenseurs à distance à air avec ventilateurs axiaux

Ces condenseurs à distance à air avec ventilateurs axiaux ont été conçus pour être combinés avec des unités de moto-évaporation préparé pour le réfrigérant R410A.
Disponible en trois configurations selon les exigences du silence : Standards, Silencieuses et Super Silencieuses, les unités sont équipées de ventilateurs axiaux de dernière génération, avec des convoyeurs des motoventilateurs à grand rayon de courbure afin d'éliminer toutes turbulences dans le flux d'air et l'utilisation d'un plénum pour uniformiser la distribution.
Les unités peuvent être installées avec un flux d'air horizontal ou avec un flux d'air vertical, en fonction des besoins
et peut être équipé de ventilateurs EC à haut rendement.

Versions

ARC - Unités de refroidissement avec flux d’air horizontal
ARC/EC - Unités de refroidissement avec flux d’air horizontal et ventilateurs EC Inverter
ARC/VX - Unités de refroidissement avec flux d’air vertical
ARC/EC/VX - Unités de refroidissement avec flux d’air vertical et ventilateurs EC Inverter

Power range

1,4-23,0 m³/s
2923-49498 Cfm

Caractéristiques

Structure en acier galvanisé avec un vernis polyuréthane.
Carénages des motoventilateurs faites avec un grand rayon de courbure afin d'éliminer toutes turbulences dans l'écoulement d'air.
Echangeur de chaleur à tube ondulé pour l'augmentation de surface d'échange de chaleur et ailettes coupées avec une configuration particulière à persienne, pour un coefficient optimal externe d'échange de chaleur.
Réfrigérant R410A.
Electrical board includes: main switch, fuses, fans wiring, terminals for external connections, fans speed controller via 0-10V signal.
Electrical board (EC versions) includes: main switch, automatic circuit breakers, fans wiring, terminals for external connections, therminals for 0-10V signal for fan speed control.

Accessoires

Accessoires montés en usine

QE1 Tableau électrique pour les ventilateurs EC

Technical data

			2111	2112	2113	2114	3111	3112	3113	3114	3121	3122	3123	3124	3125	3131	3132	4221	4222
Ventilateur	Débit d'air	m³/s	1,38	1,43	2,23	2,07	2,83	4,58	4,38	4,17	5,66	5,41	9,15	8,76	8,34	13,73	13,14	19,50	23,37
Ventilateur	Quantité	n°	1	1	1	1	1	1	1	1	2	2	2	2	2	3	3	4	4
Connexions	Entrée	Ø mm	22	22	22	28	28	28	35	35	35	42	35	42	42	42	54	2 X 35	2 X 35
Connexions	Sortie	Ø mm	18	18	18	18	22	22	28	28	28	35	28	35	35	35	35	2 x 28	2 x 28
Caractéristiques électriques	Alimentation	V/Ph/Hz	230/1/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Puissance absorbée	kW	0,22	0,26	0,83	0,83	0,63	1,90	1,90	1,90	1,26	1,26	3,80	3,80	3,80	5,70	5,70	5,76	7,20
	Courant absorbé	A	0,97	0,63	1,45	1,45	1,25	3,20	3,20	3,20	2,50	2,50	6,40	6,40	6,40	9,60	9,60	11,60	15,60
Pression sonore	Version STD (1)	dB(A)	43	42	53	53	48	60	60	60	50	50	62	62	62	64	64	56	57
Poids	Poids de transport	kg	102	102	102	108	183	183	196	206	206	230	206	230	253	352	373	642	642

Dimensions

			2111	2112	2113	2114	3111	3112	3113	3114	3121	3122	3123	3124	3125	3131	3132	4221	4222
L	STD	mm	1130	1130	1130	1130	1490	1490	1490	1490	2630	2630	2630	2630	2630	3770	3770	3230	3230
L	VX	mm	1130	1130	1130	1130	1490	1490	1490	1490	2630	2630	2630	2630	2630	3770	3770	3230	3230
W	STD	mm	600	600	600	600	600	600	600	600	600	600	600	600	600	600	600	800	800
W	VX	mm	900	900	900	900	1260	1260	1260	1260	1260	1260	1260	1260	1260	1260	1260	2400	2400
H	STD	mm	870	870	870	870	1230	1230	1230	1230	1230	1230	1230	1230	1230	1230	1230	2390	2390
H	VX	mm	980	980	980	980	990	990	990	990	990	990	990	990	990	990	990	1565	1565

Remarques

1 Pression sonore mesurée en champ libre à 10 m de l'unité tel que défini par la norme ISO 3744.
N.B. (1) Les combinaisons sont calculées à température de condensation 50°, température de l'air extérieur 35°C.
N.B. (2) Les espaces techniques sont rapportés dans le cahier technique.
