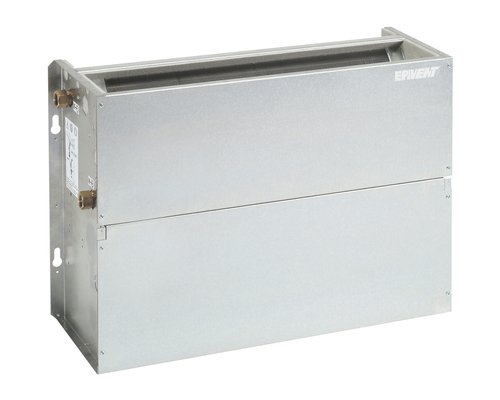

EVI 10÷120
Бескорпусные фанкойлы с центробежными вентиляторами с 6 скоростями или ЕС инвертором
Водные конечные агрегаты EVI 10÷120 разработаны для удовлетворения всех требований к установке, будь то вертикальный или горизонтальный скрытый монтаж, с передним, задним или нижним входом, в бытовых или третичных помещениях, таких как офисы, гостиницы, рестораны,
спортивные залы и магазины.
Являясь частью системы фанкойла с чиллером обеспечивают бесшумную подачу холодного воздуха, незамедлительно реагируя на изменение тепловой нагрузки. Зимой, при подключении к системе с котлом, фанкойлы подают теплый воздух. Легко снимаемый и моющийся фильтр поглощает и удерживает взвешенную пыль, позволяя проводить постоянные циклы очистки и поддерживать надлежащее качество воздуха в соответствии с гигиеническими нормами, особенно в помещениях с высокой проходимостью. В ассортимент входит широкий спектр аксессуаров, в том числе для 4-трубных систем, включая полную коллекцию бортовых или устанавливаемых в помещении элементов управления.
Блоки возможны как с вентиляторами с 6-мя скоростями с двигателем переменного тока или с инверторными ЕС двигателями. Установки оснащённые инверторными двигателями EC способны адаптировать производительность, изменяя расход воздуха мгновенно в соответствии с фактическими потребностями кондиционируемого помещения, гарантируя полный комфорт при повышенной экономии энергии.
Версии
- EVI/IV - Вертикальный блок с нижним забором и вертикальным нагнетанием воздуха
- EVI/IF - Вертикальный блок с фронтальным забором и вертикальным нагнетанием воздуха
- EVI/IO - Горизонтальный блок с задним забором и горизонтальным нагнетанием воздуха
- EVI/II - Горизонтальный блок с нижним забором и горизонтальным нагнетанием воздуха
- EVI/IV/EC - Вертикальный блок с инверторными вентиляторами EC, нижним забором и вертикальным нагнетанием воздуха
- EVI/IF/EC - Вертикальный блок с инверторными вентиляторами EC, фронтальным забором и вертикальным нагнетанием воздуха
- EVI/IO/EC - Горизонтальный блок с инверторными вентиляторами EC, задним забором и горизонтальным нагнетанием воздуха
- EVI/II/EC - Горизонтальный блок с инверторными вентиляторами EC, нижним забором и горизонтальным нагнетанием воздуха
диапазон мощности
- 1,4-8,4 kW
- 0,4-2,4 Ton
Характеристики
- Несущая конструкция из толстого оцинкованного листа, с внутренней термоакустической изоляцией.
- Легко снимаемый и моющийся воздушный фильтр, состоящий из металлической рамы, содержащей фильтрующую вставку.
- Поддон для конденсата с естественным дренажом и теплоизоляцией.
- Теплообменный змеевик из медных труб и алюминиевых ребер, с соединениями, оснащенными системой защиты от скручивания, ручными клапанами для выпуска воздуха и ручными клапанами для слива воды.
- Вентиляционная установка, состоящая из центробежных вентиляторов двойного всасывания с пластиковыми вентиляторами последнего поколения, непосредственно соединенных с 6-скоростным электродвигателем, 3 из которых подключены в стандартной конфигурации.
- Вентиляционная установка, состоящая из центробежных вентиляторов с двойным всасыванием и пластиковых вентиляторов последнего поколения, непосредственно соединенных с электронным инверторным двигателем EC. Модулирующее управление с помощью сигнала 0-10 В пост. тока через регуляторы, поставляемые в качестве аксессуаров, или через независимые системы управления.
- Вывод универсального подключения (установлен)
- Стандартные гидравлические соединения слева, если смотреть на устройство спереди. Реверсируется на месте.
Принадлежности
Принадлежности, установленные на заводе
- LX Гидравлические соединения левого теплообменника
- RX Гидравлические соединения правого теплообменника
- WS Калорифер для 4-трубной системы
- EH1 Электрическое сопротивление при интеграции
- EH2 Дополнительный электронагреватель повышающий
- BCN1 Соединительная клемма версий АС для FTN
- BCN2 Соединительная клемма версий EC для FTN
- FTN Ложная рамка для версии IV
- UCB Универсальная плата управления с протоколом Modbus RTU
- SNA Зонд температуры воздуха для UCB
- SNW2 Датчик температуры воды «лето/зима» для UCB
- SNW3 Зонд для измерения минимальной температуры воды для UCB
Принадлежности, поставка отдельно
- MP1 Насос для отвода конденсата для вертикального исполнения
- MP2 Насос для отвода конденсата для горизонтального исполнения
- C1 Вспомогательный поддон для конденсата для вертикального исполнения
- C2 Вспомогательный поддон для конденсата для горизонтального исполнения
- S Воздушный клапан с ручным управлением
- SMF Воздушный клапан с двухпозиционным приводом (открыт/закрыт)
- P3A Воздухозаборный пленум с круглыми соединениями
- P3M Воздуховыпускной пленум с круглыми соединениями
- PM Воздуховыпускной пленум
- PR Воздухозаборный пленум
- P9M Воздуховыпускной пленум 90 градусов
- P9A Воздухозаборный пленум 90 градусов
- GAF Решетка воздухозаборника
- GMS Решетка на подаче воздуха
- V23 Трехходовой двухпозиционный клапан (открыт/закрыт) для 2-трубной системы
- V23M Трёхходовой двухпозиционный модульный клапан для 2-трубной системы
- V25 3-ходовые вкл/выкл клапаны с 2 шаровыми кранами для 2-трубной системы
- V25M Модулирующие 3-ходовые клапаны с 2 шаровыми кранами для двухтрубной системы
- V22 Двухходовой двухпозиционный клапан (открыт/закрыт) для 2-трубной системы
- V22M Двухходовой двухпозиционный модульный клапан для 2-трубной системы
- V26 2-ходовые вкл/выкл клапаны с 2 шаровыми кранами для 2-трубной системы
- V26M Модулирующие 2-ходовые клапаны с 2 шаровыми кранами для двухтрубной системы
- V43 трехходовой клапан (открыт/закрыт) для 4-трубной системы
- V43M Трёхходовой двухпозиционный модульный клапан для 4-трубной системы
- V45 3-ходовые вкл/выкл клапаны с 4 шаровыми кранами для 4-трубной системы
- V45M Модулирующие 3-ходовые клапаны с 4 шаровыми кранами для 4-трубной системы
- V42 Двухходовой двухпозиционный клапан (открыт/закрыт) для 4-трубной системы
- V42M Двухходовой двухпозиционный модульный клапан для 4-трубной системы
- V46 2-ходовые вкл/выкл клапаны с 4 шаровыми кранами для 4-трубной системы
- V46M Модулирующие 2-ходовые клапаны с 4 шаровыми кранами для 4-трубной системы
- PHN Декоративная панель для FTN
- TA1 Электронный настенный комнатный термостат для версий AC
- VR1 Настенный электронный пульт управления скоростью для версий АС
- DR1 Настенный пульт дистанционного управления для версий АС
- DR2 Пульт автоматический дистанционного управления для агрегатов исполнения AC
- DRH1 Настенный электронный пульт управления, конфигурируемый, для версий АС
- DRH2 Настенный электронный пульт управления, конфигурируемый, для версий AC/EC
- IRC Цифровая настенная панель управления для UCB
- MC4 Многокомандная интерфейсная плата для версии АС
- SNW4 Датчик температуры воды
- TMB3 Термостат минимальной температуры горячей воды 32°C
- TMB4 Термостат минимальной температуры горячей воды 42°C
Technical data
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |||
| Охлаждение | Холодопроиз-ть (1)(2) | kW | 1,36 | 1,60 | 2,04 | 2,41 | 3,20 | 3,70 | 4,65 | 5,20 | 5,82 | 6,30 | 7,50 | 8,44 |
| Явная холодопроиз-сть (1)(2) | kW | 1,22 | 1,38 | 1,76 | 2,00 | 2,51 | 2,90 | 3,95 | 4,41 | 4,92 | 5,24 | 6,60 | 7,20 | |
| Расход воды (1)(2) | l/h | 233 | 275 | 350 | 414 | 549 | 635 | 798 | 892 | 999 | 1081 | 1287 | 1448 | |
| Падение давления (1)(2) | kPa | 2 | 15 | 4 | 22 | 10 | 12 | 25 | 18 | 40 | 33 | 20 | 15 | |
| Нагрев | Теплопроиз-ть (3)(2) | kW | 1,89 | 1,97 | 2,81 | 2,94 | 3,75 | 4,26 | 5,93 | 6,47 | 7,57 | 7,79 | 9,88 | 10,45 |
| Расход воды (3)(2) | l/h | 329 | 342 | 490 | 513 | 653 | 741 | 1032 | 1128 | 1319 | 1357 | 1721 | 1821 | |
| Падение давления (3)(2) | kPa | 2 | 16 | 6 | 25 | 11 | 13 | 31 | 22 | 41 | 39 | 21 | 16 | |
| Кол-во рядов | Количество | n° | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Подсоед. по воде | Вход | "G | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" |
| Расход воздуха | Высокая | m³/h | 368 | 389 | 472 | 498 | 676 | 713 | 966 | 1019 | 1104 | 1166 | 1740 | 1836 |
| Средняя | m³/h | 261 | 276 | 365 | 385 | 509 | 538 | 720 | 760 | 851 | 899 | 1547 | 1633 | |
| Min | m³/h | 186 | 197 | 239 | 252 | 346 | 365 | 477 | 504 | 537 | 567 | 1381 | 1457 | |
| Расход воздуха (исполнение EC) | Высокая | m³/h | 368 | 389 | 472 | 498 | 676 | 713 | 966 | 1019 | 1104 | 1166 | 1740 | 1836 |
| Min | m³/h | 186 | 197 | 239 | 252 | 346 | 365 | 477 | 504 | 537 | 567 | 1381 | 1457 | |
| Дополнительный теплообменник | Теплопроиз-ть (4)(2) | kW | 1,60 | 1,65 | 2,29 | 2,39 | 3,39 | 3,59 | 4,59 | 4,79 | 5,65 | 5,79 | 7,98 | 8,18 |
| Расход воды (4)(2) | l/h | 140 | 144 | 201 | 210 | 297 | 315 | 402 | 420 | 495 | 507 | 700 | 717 | |
| Падение давления (4)(2) | kPa | 10 | 11 | 13 | 14 | 23 | 25 | 10 | 11 | 13 | 14 | 23 | 24 | |
| Кол-во рядов | n° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Гидравлические соединения (вход / выход) | "G | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | |
| EH1 электрический нагреватель | Сеть питания | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Потребл. мощность | kW | 0,7 | 0,7 | 1,0 | 1,0 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | |
| EH2 электрический нагреватель | Сеть питания | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Потребл. мощность | kW | 1,0 | 1,0 | 1,5 | 1,5 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Электрические характеристики | Сеть питания | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Макс. потребл. мощность | kW | 0,05 | 0,05 | 0,07 | 0,07 | 0,07 | 0,07 | 0,13 | 0,13 | 0,15 | 0,15 | 0,21 | 0,21 | |
| Электрические характеристики (EC исполнение) | Сеть питания | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Макс. потребл. мощность | kW | 0,05 | 0,05 | 0,06 | 0,06 | 0,06 | 0,06 | 0,07 | 0,07 | 0,07 | 0,07 | 0,17 | 0,17 | |
| Schalldruck | Высокая (5) | dB(A) | 44 | 46 | 48 | 49 | 45 | 45 | 51 | 53 | 54 | 56 | 59 | 60 |
| Средняя (5) | dB(A) | 35 | 37 | 41 | 42 | 38 | 38 | 45 | 45 | 48 | 49 | 57 | 58 | |
| Min (5) | dB(A) | 28 | 28 | 33 | 33 | 28 | 28 | 36 | 36 | 37 | 37 | 53 | 54 | |
| Звуковое исполнение (EC исполнение) | Высокая (5) | dB(A) | 44 | 46 | 48 | 49 | 45 | 45 | 51 | 53 | 54 | 56 | 59 | 60 |
| Min (5) | dB(A) | 28 | 30 | 31 | 32 | 30 | 30 | 34 | 35 | 34 | 36 | 52 | 52 | |
| Масса | Транспортный вес | kg | 13 | 13 | 16 | 17 | 22 | 23 | 26 | 27 | 30 | 31 | 34 | 37 |
| Рабочий вес | kg | 11 | 11 | 14 | 14 | 20 | 21 | 23 | 24 | 27 | 28 | 30 | 33 | |
Dimensions
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |||
| L | STD/EC | mm | 450 | 450 | 650 | 650 | 850 | 850 | 1050 | 1050 | 1250 | 1250 | 1450 | 1450 |
| W | STD/EC | mm | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 |
| H | STD/EC | mm | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
Примечания
- 1 Темп. наружного воздуха 27 °C по сухому /19 °C по влажному термометру, темп. воды 7/12 °C.
- 2 Данные действительны также для ЕС версий.
- 3 Наружная температура 20 °C сух.терм., температура воды 45/40 °C.
- 4 Наружная температура 20 °C сух.терм., температура воды 65/55 °C.
- 5 Уровень звукового давления на удалении 1 м при времени реверберации 0,5 с.
- N.B. (1) В воду можно добавить ингибированный этиленгликоль.
- N.B. (2) Максимальное рабочее давление 1500 кПа.
- N.B. (3) Максимальная температура воды на входе 90 °C.
